あんばら(@ISM__M)です．
僕だけ書いてないと怒られそうなので，回路の解説をしたいと思います．
まずは，外観．

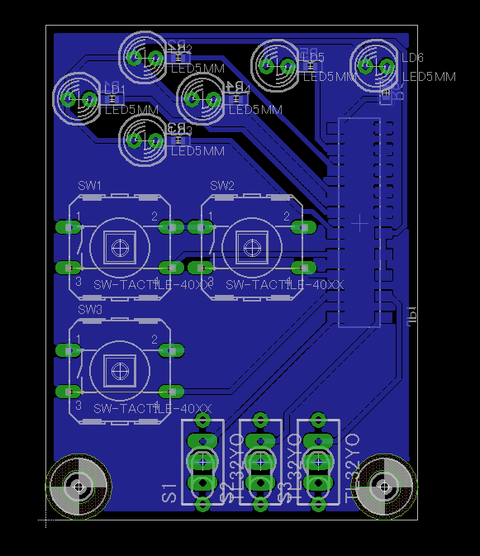

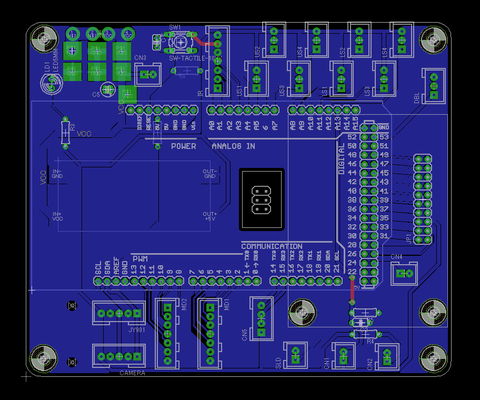

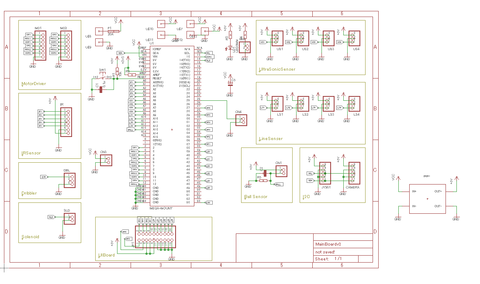

メイン基板の回路図とボード図です．
コネクタには， JSTのXAを使っています．
https://www.monotaro.com/g/01018091/?t.q=JST%81%40XA
ヒューズはブレード型を使用し，メイン基板にホルダーがついています．
メイン基板にヒューズホルダー があると配線がすっきりします．
Arduinoから5Vは取らずに，みんな大好き秋月のデコデコで5Vを供給しています．
主にラインセンサのせいですが，1A以上使うのでArduinoの3端子じゃ無理でした（笑）
あと，デコデコ基板も自作しています．（EAGLEライブラリは玉露くんにもらいました）
ピンヘッダ使うのが嫌だったので基板を表面実装しています．

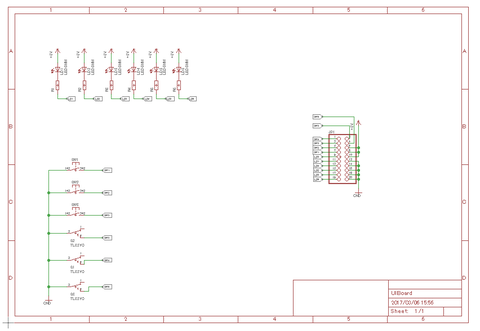

それと，通称「UIボード」というものがメイン基板の上に乗ります．
特徴としては2つの基板をメスピン，オスピンでつなげていることです．
これによって，配線がなくなるので，すっきりします．
僕だけ書いてないと怒られそうなので，回路の解説をしたいと思います．
まずは，外観．
メイン基板の回路図とボード図です．
コネクタには， JSTのXAを使っています．
https://www.monotaro.com/g/01018091/?t.q=JST%81%40XA
ヒューズはブレード型を使用し，メイン基板にホルダーがついています．
メイン基板にヒューズホルダー があると配線がすっきりします．
Arduinoから5Vは取らずに，みんな大好き秋月のデコデコで5Vを供給しています．
主にラインセンサのせいですが，1A以上使うのでArduinoの3端子じゃ無理でした（笑）
あと，デコデコ基板も自作しています．（EAGLEライブラリは玉露くんにもらいました）
ピンヘッダ使うのが嫌だったので基板を表面実装しています．
それと，通称「UIボード」というものがメイン基板の上に乗ります．
特徴としては2つの基板をメスピン，オスピンでつなげていることです．
これによって，配線がなくなるので，すっきりします．
